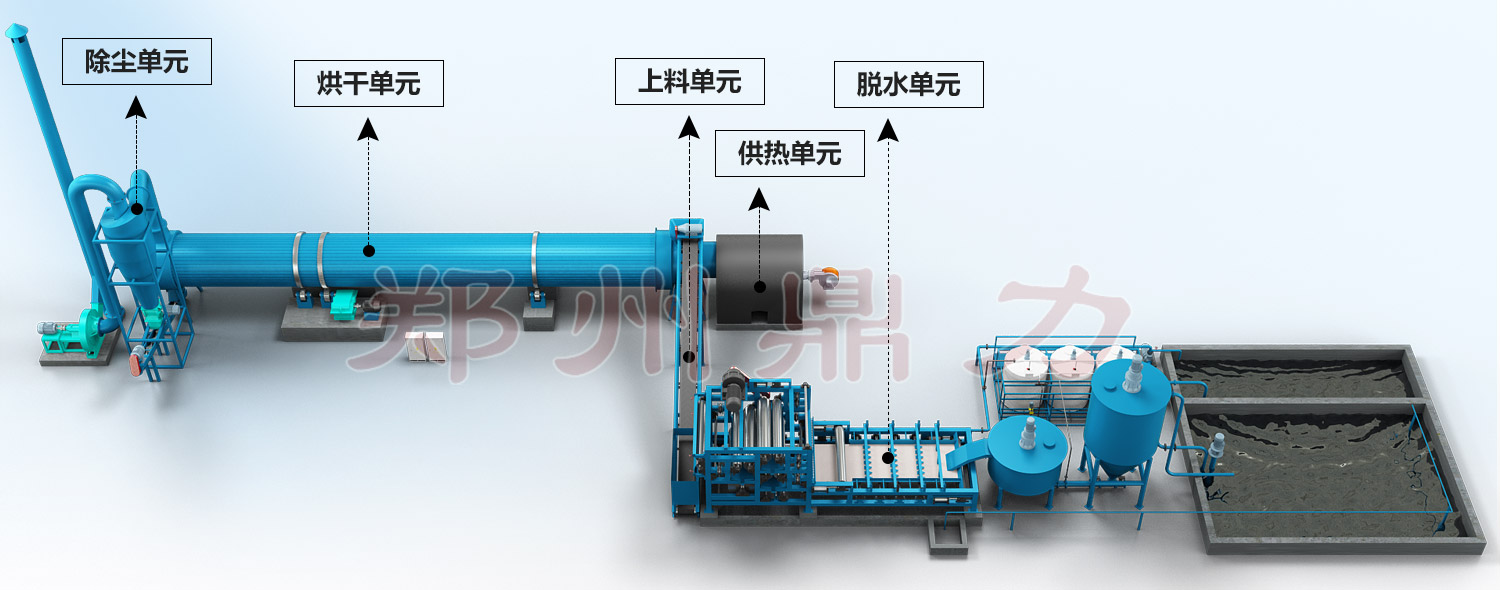

干燥系統包含:熱源、干燥設備、輸送設備、除塵除臭設備組成。
熱源①:采用燃燒天然氣,外加蓄熱式,提高天然氣的燃燒效率。
熱源②:采用生物質顆粒、木片、樹枝、秸稈、煤等作為燃料。

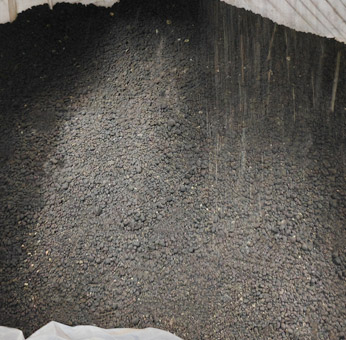

干燥設備:采用專利產品、打散滾筒式干燥機。干燥機內部有高速運轉的打散軸,把含有粘性的污泥打散,解決污泥的粘性問題,同時也提高了熱交換效率。在干燥機分別設置一二三四五六個干燥過程工作區,最終物料水分低于25%,完成整個烘干過程,從干燥機排出,進入下一個工序。
除塵除臭設備:本系統采用四級除塵除臭法,一級旋風除塵器,可除去尾氣中的灰塵顆粒。二級酸洗法去除臭氣體,三級采用堿洗法去除臭氣體,四級采用紫外線分解法。最終臭氣體可控制在2000無量綱以內。
設備規格 | 處理量(T/h) | 原料水分(%) | 干燥后水分(%) | 燃料① | 燃料② | 總裝機功率 | 占地面積(m2) |
---|---|---|---|---|---|---|---|
1412 | 30 | 53-85% | ≤25% | 生物質、樹皮、木塊等固體燃料 | 天然氣、沼氣、液化氣等氣體燃料 | 40 | 20*5 |
1612 | 50 | 58 | 20*5 | ||||
1812 | 60 | 65 | 22*6 | ||||
2012 | 80 | 86 | 22*6 | ||||
2512 | 100 | 126 | 25*8 | ||||
2812 | 120 | 157 | 25*8 | ||||
3012 | 150 | 188 | 28*8 | ||||
3212 | 180 | 217 | 30*10 | ||||
3412 | 200 | 236 | 30*10 |
